卓上CNCマルチスピンドル巻線機BOS Series

BOSシリーズは、サーボモーター駆動のコンパクトで高性能な卓上型巻線機です。
本体の鋳物化により剛性に優れ、5面加工機による一体加工で組み付け精度が向上しています。そのため、部品点数を減らしたシンプルな機構になっており、メンテナンス性にも大変優れています。
生産ワーク仕様やワイヤー仕様に応じてバリエーションを揃えております。

BOS-04-30 イメージ BOS-0630H(オプション取付) イメージ BOS-0430H イメージ
BOS-04-50 BOS-0650H(オプション取付) BOS-0450H

BOS Series 巻線機基本仕様

型式 BOS-(軸数)-50 BOS-(軸数)50H (速度仕様)
スピンドル数 1/2/4/6 2/4/6
軸間ピッチ 80/40/25 mm 30/40/80 mm
適応線径範囲 ※ 1/2軸: ø0.02mm〜ø0.5mm
4軸: ø0.02mm〜ø0.25mm
6軸: ø0.02mm〜ø0.2mm
2軸: ø0.02mm〜ø0.5mm
4軸: ø0.02mm〜ø0.25mm
6軸: ø0.02mm〜ø0.2mm
スピンドル回転数 ※ Max. 4,500rpm(低速)(1、2、4軸のみ)
Max. 9,000rpm(標準)
Max. 13,500rpm(高速)
移動範囲 X軸(トラバース):+10、-100mm
Y軸:1軸機 +70、-40mm
Y軸:2軸機 +40、-40mm
Y軸:4/6軸機 +20、-20mm
Z軸:+10、-70mm
X軸(トラバース):+10、-100mm
Y軸:2軸機 +40、-40mm
Y軸:4/6軸機 +20、-20mm
Z軸:+10、-70mm
コントローラー 型式:NSC50
入力方式:PC(シーケンス・巻線プログラム)
制御軸数 4軸(オプションによりMax. 14軸)
電源 AC200V ±10% 単相 50/60Hz
消費電力 約1.4KvA
エアー源 約0.5MPa以上
機械サイズ 1軸:400(W)×860(D)×720(H)mm
他:480(W)×860(D)×720(H)mm
515(W)×880(D)×600(H)mm
機械重量 1軸:約80kg 他:約100kg 約120kg
※ スピンドル最高回転数は線径やコイル仕様により異なります。

BOS360 Series

新型日特オリジナルコントローラNSC50を搭載し、より動作の高速化を実現したモデルです。
日特独自のサーボモーターテンション、サーボ式ツイスト装置を使用していただくことにより、さらにサイクルタイムの短縮を実現し、生産効率大幅UPに貢献します。

BOS-1250(オプション取付) イメージ BOS360-1250DS システムライン例 イメージ
BOS-1250(オプション取付) BOS360-1250DS システムライン例

BOS360 Series 巻線機基本仕様

型式 BOS360-0650 BOS360-0850 BOS360-1250
スピンドル数 6 8 12
軸間ピッチ 60mm 45mm 30mm
適応線径範囲 ※ ø0.02mm〜ø0.5mm ø0.02mm〜ø0.42mm ø0.02mm〜ø0.5mm
スピンドル回転数 ※ Max. 12,000rpm Max. 9,000rpm
移動範囲 X軸(トラバース):+20、-70mm
Y軸:+40、-40mm
Z軸:+10、-35mm
X2軸(オプション):+100、-10mm(捨カラゲビン前後NC駆動)
コントローラー 型式:NSC50
入力方式:PC
制御軸数 4軸(オプションによりMax. 16軸)
電源 AC200V ±10% 単相 50/60Hz AC200V ±10% 3相 50/60Hz
消費電力 約1.6KvA 約2.4KvA
スピンダイレクトドライブタイプは約1.5KvA
エアー源 約0.5MPa以上
機械サイズ 約550(W)
×800(D)
×660(H)mm
機械重量 約180kg
※ スピンドル最高回転数は線径やコイル仕様により異なります。

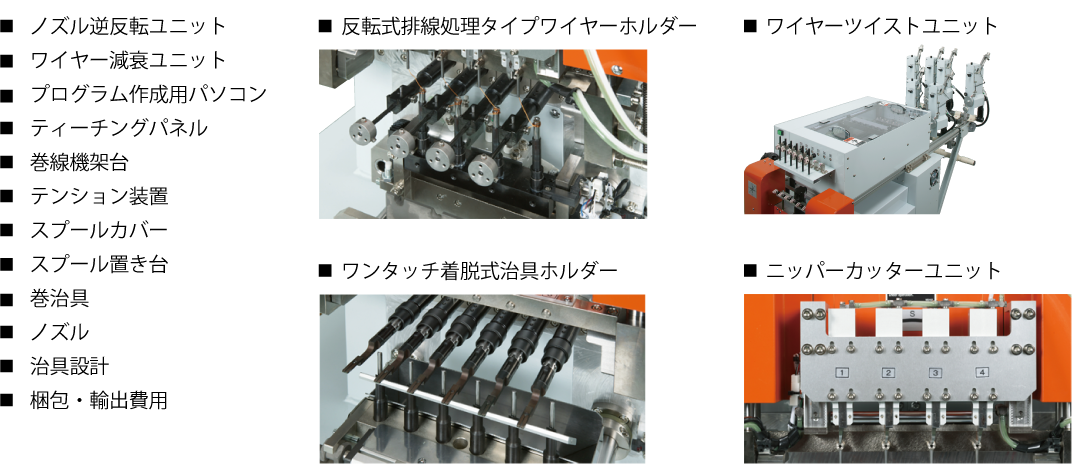

スピンドルダイレクトドライブ仕様 イメージ ワンタッチ着脱式治具ホルダ イメージ ニッパーカッターユニット イメージ ワイヤーツイストユニット+パルサーポテンション イメージ
スピンドルダイレクト
ドライブ仕様
ワンタッチ着脱式
治具ホルダー
ニッパーカッターユニット ワイヤーツイストユニット
+パルサーポテンション
