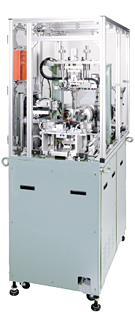

シングルフライヤータイプアマチュア巻線機HAM-0150
 |
|---|
| HAM-0150 |
特徴
- 最新型の日特オリジナルコントローラーを搭載し、高速巻線を実現したシングルフライヤー巻線機です。
- ワイヤークランプ機構がNC制御されているため、正確な調整が可能になっています。
- コア割り出し、コンミカバー、タングガイドもNC制御によりコントロールされるので、高速で高精度に駆動します。そのため、コア形状に沿った正確な位置決めと巻線が可能です。
- 受け渡しユニットを取り付けることにより、前後工程を含んだ全自動ラインの構築が可能です。
| 型式 | HAM-0150 |
|---|---|
| コアサイズ | 外径： ø75mm〜 ø130mm 内径： ø40mm〜 ø85mm 積厚：20mm〜80mm |
| シャフト径 | ø5〜 ø10mm |
| コンミテータ外径 | ø20〜 ø30mm |
| コンミテータ高さ | 5〜15mm |
| スロット数 | 5以上 |
| セグメント数 | スロット数の1〜3倍 |
| 適応線径 | ø0.1〜 ø0.8mm |
| フライヤー回転速度 | Max. 4,000rpm |
| 制御軸数 | 7軸 サーボモーター |
| 電源 | AC200V ±10% 3相 50/60Hz |
| エアー源 | 約0.4MPa以上 |
| 機械サイズ | 約1,100(W)×630(D)×1,600(H)mm |
| 機械重量 | 約1,000kg |
