N-Gripは、地震による生産設備の転倒から作業者の安全を確保し、設備の損傷を防ぎます
-
安心
大型設備の固定・防災対策に、

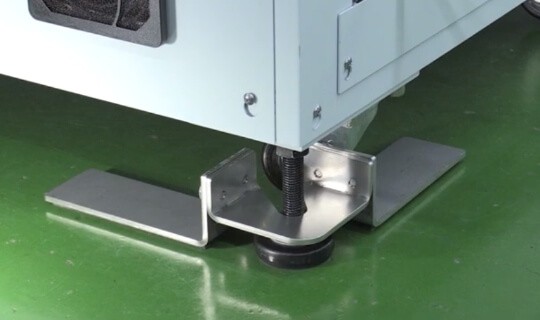

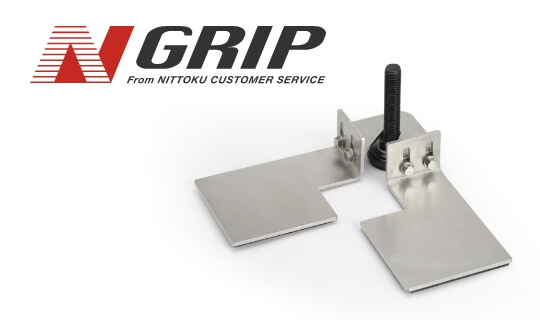

お困りではありませんか？N-Gripは、 震度7クラスの地震から“人と設備を守る” 耐震用金具です。設備の足元に設置することにより、地震による設備の破損・故障等の被害を最小限に抑えます。
また、被害の最小化により、設備の早期復旧を可能とし、生産ラインの停止による機会損失を低減させることで、お客様へ安心・安全をご提供いたします。 -
耐震
最大4トンの設備を地震による

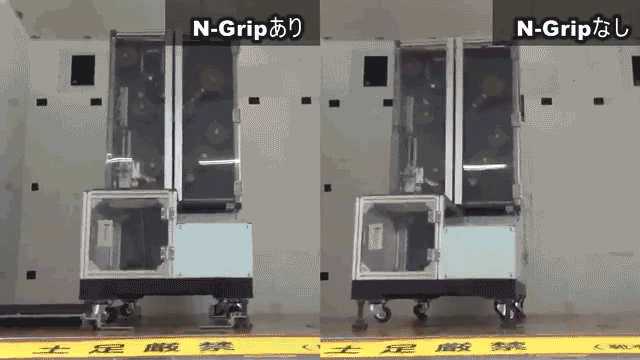

転倒から防ぎます。左の動画は約300kgの装置にN-Gripを装着し、起震車で行った実験の様子です。N-Gripの設置“あり”と“なし”を比較すると、ズレや転倒がないことが分かります。
設備や什器に設置することによって、予期せぬ地震からの転倒を防ぎ、作業者の安全・避難経路を確保いたします。 -
環境
環境への負荷を低減し、
長期的なコストを削減します。従来のアンカー固定に比べ、床面を傷つけることなく、誰でも簡単に取付け・取外しをすることが出来ます。これにより、粉塵の排出や床面の老朽化を防ぎ、生産環境をクリーンに保ちます。
頻繁なレイアウト変更の際にも、マットを水で洗浄をすることにより、繰り返しご使用頂けますので、“環境負荷の低減”や“長期的なコスト削減”にも繋がります。
FA巻線機のトップメーカー
NITTOKU株式会社が製造
当社はコイルを巻く設備を主力に、自動化設備を製造する精密FAメーカーです。設備を運用する上で重要なのは、“人の安全”や“機会損失を防ぐ”という点であると考え、「耐震装置N-Grip」を製作いたしました。
N-Gripの特長
-
震度7クラス対応
振動実証実験の結果、震度７クラス（阪神淡路大震災時の818Galクラス）をクリア。お客様の設備情報をもとに、独自の計算方法で耐震計算を行います。
-
設置・レイアウト変更が簡単
従来のアンカー固定に対して、床面を傷つけることなく、誰でも簡単に取付・取外しすることが出来ますので、レイアウト変更の多い現場にも適しております。
-
クリーンルームに最適
アンカー施工が不要のため、粉塵対策をせずに取り付けることが出来ます。レイアウト変更時にも埃を出さずに再利用頂けます。
-
水洗いで繰り返し使用可能

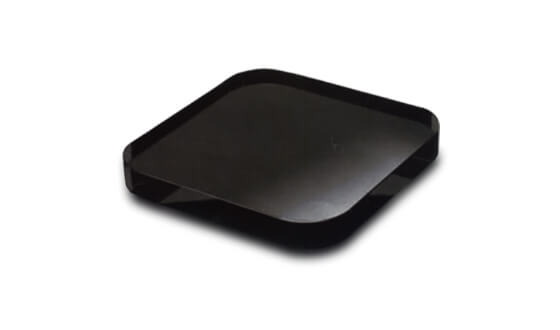

GELマットに汚れが付着しても、洗浄することによって、繰り返し使用することが出来ます。
-
適応温度は−20℃〜75℃
温度の変化による影響が無い為、幅広い環境下でご使用いただけます。
-
全13型300種以上
幅広い設備に対応様々な型式と、300種以上のパーツを取り揃えておりますので、お客様の設備や使用環境に合わせた金具を選定いただけます。
-
引っかからない金具設計
設備からはみ出さないことを前提に金具を設計している為、設置により足元に引っかかる心配がありません。 装置の形状や設置環境等により金具がはみ出す場合もございます。
-
専用設計可能
標準金具がお客様の設備や装置に適合しない場合、お客様の設備に合わせた金具設計を行い、専用金具を製作いたします。
-
マット張り替えで継続使用可能
マット耐用年数は約10年となっております。 耐用年数は使用環境によって短くなる場合があります。

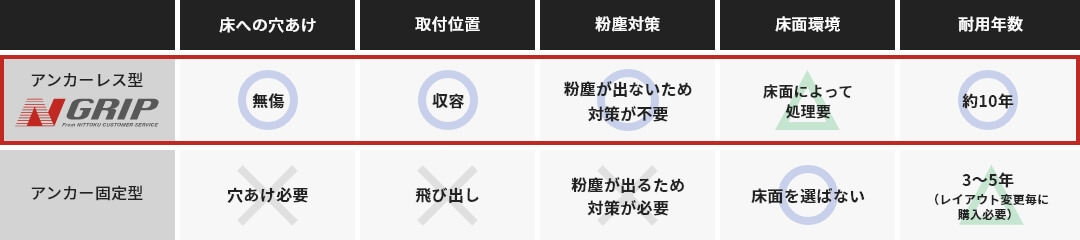

アンカー施工との比較
アンカーレス型耐震装置N-Gripは、アンカー固定型の製品と比較すると様々な点で優れています。床面環境は、施工前にプライマーを塗布することで設置可能な場合がございます。詳しくはお問合せください。
- 【設置可能な床材質例】
- エポキシウレタンビニル、ウレタン、アクリル、Pタイル、鉄板等
- 【お勧めできない床】
- 劣化した塗装床、セメント※ セメントは、プライマーにて対応可能です。
導入実績

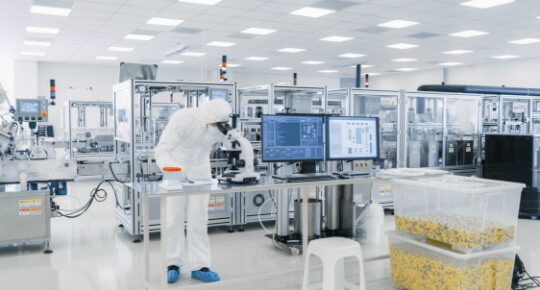

精密機械工場、クリーンルーム、オフィスなど、
2万個以上の導入実績
これまで、自動車部品メーカー、精密部品メーカー、化学メーカー、化粧品メーカー、電子部品メーカー、医療機器メーカー、食品メーカー等で、N-Gripを導入いただきました。

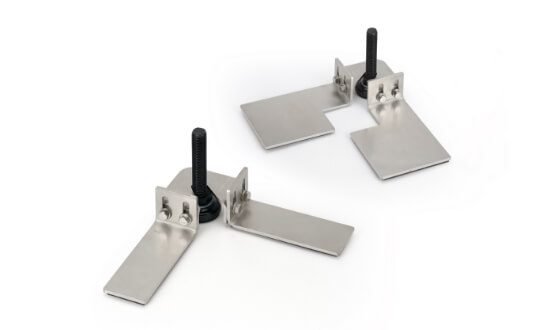

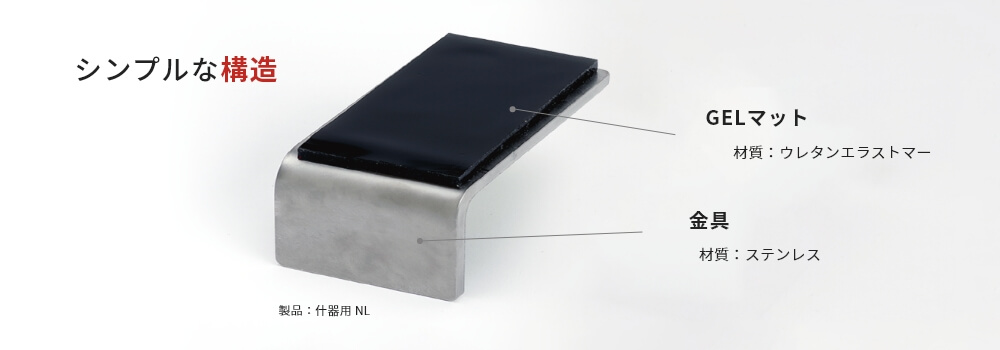

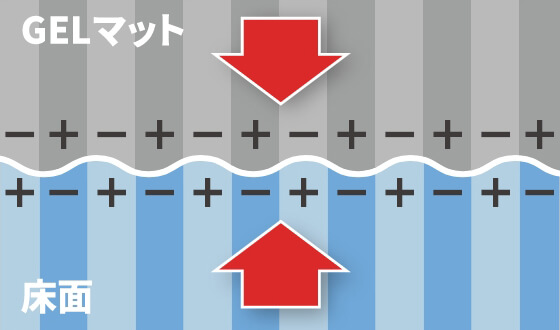

構造・素材
SCROLL
取り付け・取り外し方法
穴あけ、粉塵対策が不要のため、
短時間で設置可能
N-Gripは、穴あけ、粉塵対策が不要のため、専門知識のない方でも、短時間で簡単に取り付け、取り外しを行うことができます。詳しい方法は、動画をご覧ください。
- ご用意いただくもの
- 紙ワイパー、スパナ、水もしくは中性洗剤、バール（取り外し用）
公的機関による認定・試験
-
耐震実験
京都大学防災研究所にて実験

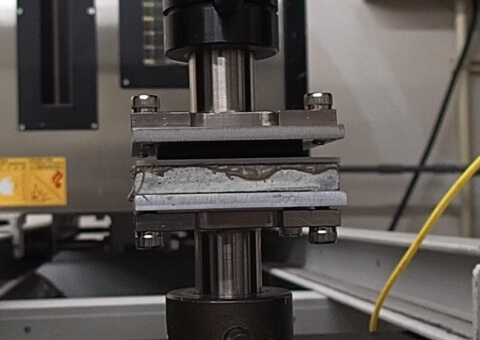

神戸818Gal（水平）332Gal（垂直）震度7クラスでクリア - 接着試験 35N / ㎠（垂直）25N / ㎠（水平） 自社検査規格条件時（圧縮率20％－30分保持圧着後、引張速度500㎜ / minにて行った場合）の典型値
- オフガス（VOC）クリーンルームに適している VOC定量＝不検出（23℃×24時間）トルエン、キシレン、ノンシリコン等
-
耐加水分解性試験
温度80℃、湿度90％、恒温恒湿槽にて14日間放置
結果 / 外観変化なし 硬度、接着力 / 問題なし - RoHS2指令適合
購入までの流れ
N-Gripご購入までの流れになります。通常納期は、約1ヶ月になりますが、短納期で対応可能な場合もございます。お急ぎの場合はお問合せください。
SCROLL-
- STEP 1
-
床面の材質確認
N-Gripが取り付け可能な床材質かどうかを確認いたします。
床材質の詳細はこちら
-
- STEP 2
-
設備重量の確認
必要なマット面積を算出するために重量を確認いたします。設備サイズや重心値が分かればより最適なマット面積を算出できます。
設備重量を一つの基準として使用いたします。
-
- STEP 3
-
脚の形状確認
設備に干渉せず固定が出来る金具を選定するために、脚の形状と床面から設備までの高さを確認いたします。
-
- STEP 4
-
金具の選定
STEP1、2、3の情報を基に、お客様の設備に合った金具を【選定カタログ】より選定いたします。
専用設計も可能です。
-
- STEP 5
-
お見積
選定いただいた金具のお見積を提出いたします。お見積ご希望のお客様は、お近くの営業拠点へお問合せください。
-
- STEP 6
-
ご購入
弊社で検査を行い、お客様へ発送いたします。
受注生産となりますので、納期は約1か月となります。
専用設計について
選定カタログを見ていただき、対応できる金具がない場合は、専用設計でご提案することも可能ですので、お気軽にお問合せください。
お問合せ
製品や納期に関するご質問や、お見積り依頼などお気軽にご相談ください。
